Bewehrungs-Makros für ThouVis

Das Zeichnen von Bewehrungsplänen gehört normalerweise zu den zeitintensivsten Aufgaben in der Ausführungsplanung. Mit den Bewehrungs-Makros für ThouVis stehen Ihnen jetzt Werkzeuge zur Verfügung mit denen sich diese Pläne nach Eingabe der erforderlichen Parameter weitgehend automatisch in einem Bruchteil der sonst benötigten Zeit erzeugen lassen. Statt stundenlang zu zeichnen erhalten Sie schon nach wenigen Minuten das gewünschte Ergebnis inkl. Bemaßung und Beschriftung. Stahl- und Biegelisten werden auf Wunsch im Hintergrund automatisch erzeugt.

Die Bewehrungs-Makros wurden nicht von fachfremden Programmierern entwickelt, sondern entstanden direkt in der täglichen Praxis im Ingenieurbüro von Diplom-Ingenieur Klaus Nagel und sind dadurch optimal an die tatsächlich anfallenden Aufgaben angepasst. Bevor ein Bewehrungmakro in den Handel gelangt, muss es langwierige Testreihen durchlaufen und sich im der täglichen Einsatz im Ingenieurbüro bewähren.

Aktuell stehen Ihnen über 70 verschiedene Makros für die Bewehrungsplanung zur Verfügung. Die Makros werden in ThouVis Professionell oder ThouVis Arch als PlugIn eingebunden und erweitern das jeweilige Grundprogramm um zusätzliche Funktionen. Die Makros sind prinzipiell ab ThouVis Version 5.06 einsetzbar, um den optimalen Funktionsumfang nutzen zu können empfehlen wir die jeweils aktuelle ThouVis Version.

Sie erhalten die Makros jeweils thematisch gebündelt in einem Makroverbund. Ein Makroverbund ist eine Sammlung von mehreren thematisch zusammengehörigen Makros unter einer gemeinsamen Benutzeroberfläche. Die einzelnen Makros sind dabei als Werkzeuge zu interpretieren, der Makroverbund analog dazu als Werkzeugkasten.

Ziel bei der Entwicklung dieser Makros ist es, die Eingaben so einfach wie möglich zu gestalten und trotzdem möglichst viele unterschiedliche Varianten konstruieren zu können. Die Eingaben und die Bearbeitung sollen möglichst intuitiv und praxisnah sein, möglichst so, wie ursprünglich manuell Bewehrungspläne erstellt wurden. Die grafische Gestaltung der Eingabefelder wurde relativ schlicht gehalten, dafür wurde mehr Zeit in Funktionalität, Praxistests und einfache Anwendung investiert.

Durch die Einbettung der Makros zur Bewehrungsplanung in unsere leistungsstarke CAD-Software ThouVis ist die nachträgliche Bearbeitung oder Ergänzung der von den Makros erzeugten Pläne problemlos möglich.

Alle Makroverbunde enthalten die Toolbox, die sich direkt aus dem Hauptmenüs des jeweiligen Makroverbundes aufrufen lässt. Dieses Werkzeug enthält so nützliche Dinge wie Positions-Plan, Rundstahl-Assistent, Lagermatten-
Assistent, Überschriften und Schnittpfeile.

Bei den Bewehrungsmakros gibt es keine Serviceverträge oder Zwangsupdates. Sie bezahlen nur das, was Sie kaufen und tatsächlich haben wollen. Ein Service-Upgrade wird angeboten, wenn es Änderungen an einem Makroverbund gegeben hat. Dieses Upgrade kann dann von den Lizenznehmern preiswert nachbestellt werden.

Wenn Bezug auf Normen genommen wird ist der EC2 mit nationalem deutschen Anhang maßgebend.

Derzeit sind folgende Makroverbünde lieferbar:

Makroverbund 1: konstruktive und einfache Bauteile mit Rundstahl-Bewehrung M 1:25

Dieser Makroverbund enhält die folgenden Einzelmakros:

1.) einfache Stahlbetongeschoßstütze

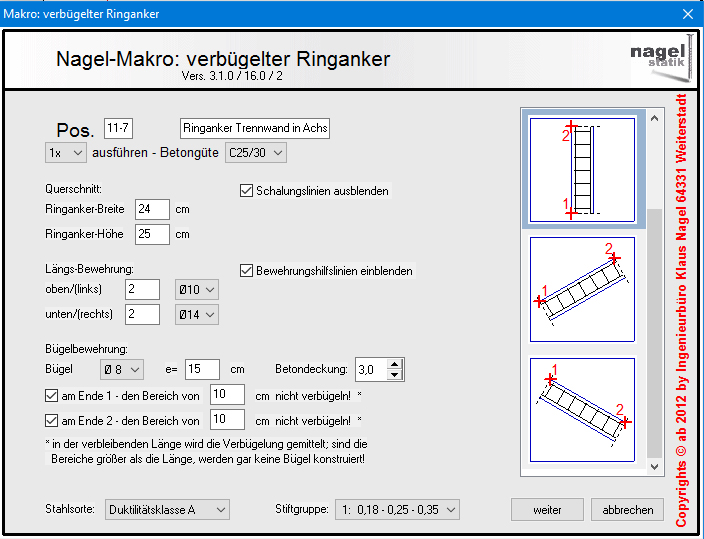

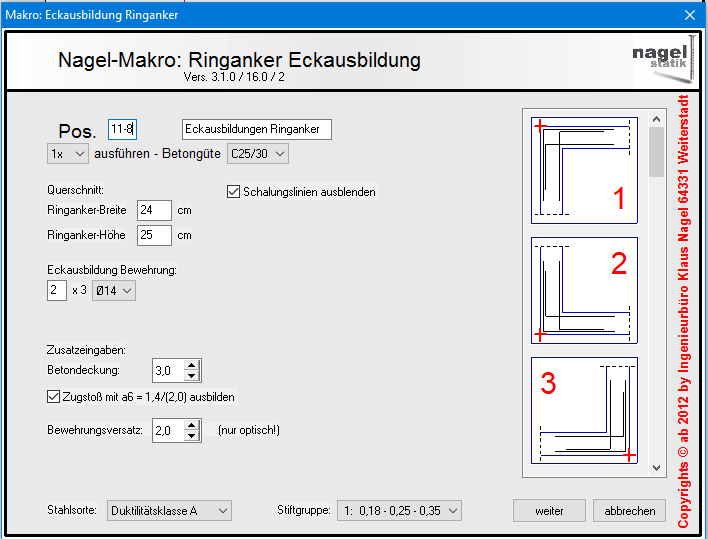

2.) konstruktiver Stahlbeton-Ringanker

3.) freie Bewehrung

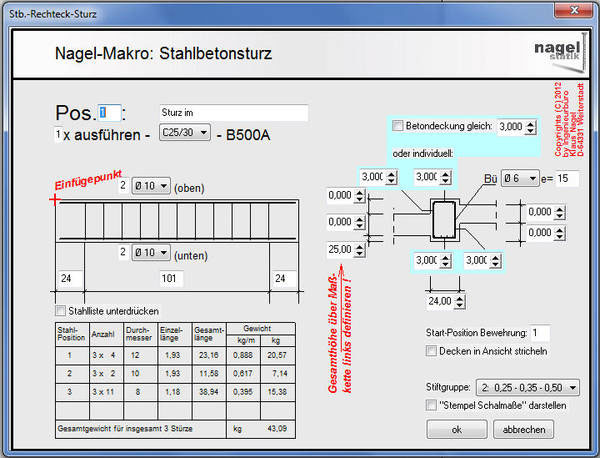

4.) einfacher Sturz

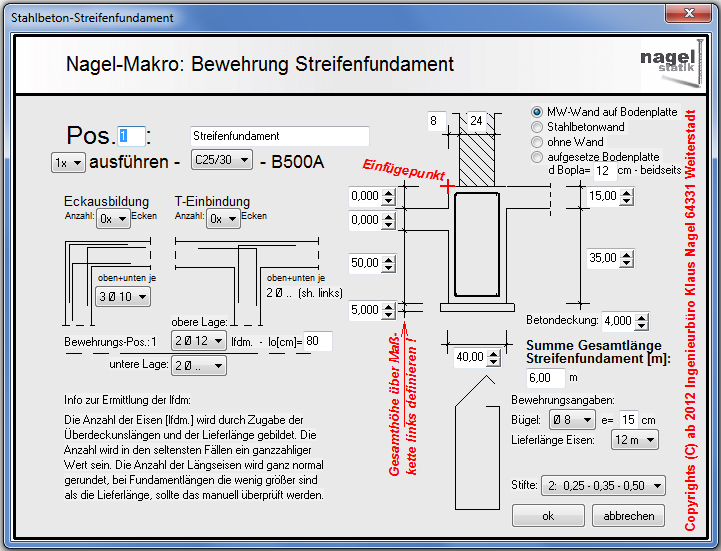

5.) konstruktives Streifenfundament

6.) Schriftfeld für Bewehrungsplan

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Übersicht Leistungsspektrum Makroverbund 1

Video

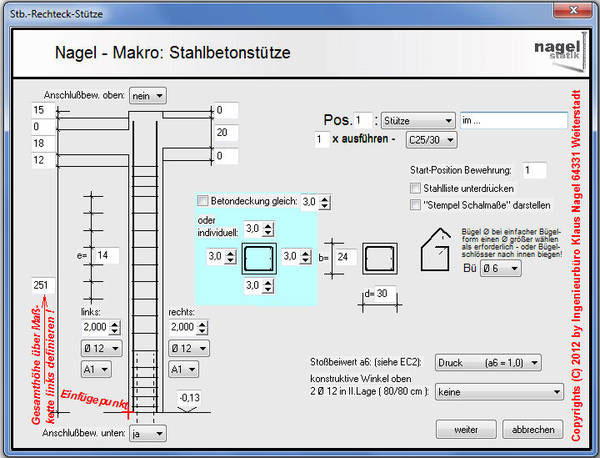

Bewehrung Stahlbetonstütze

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 2: konstruktive und einfache Bauteile mit Rundstahl-Bewehrung M 1:25 bzw. M 1:50

Dieser Makroverbund enhält die folgenden Einzelmakros:

1.) Rundstahl-Feld-Verleger M=1:50

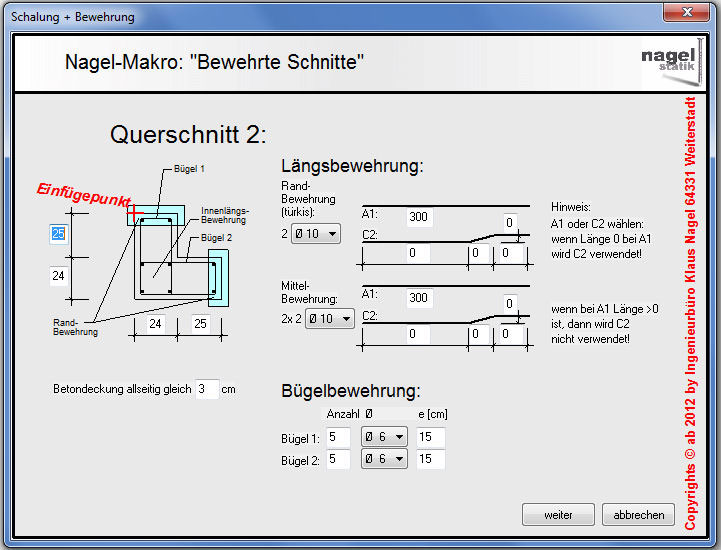

2.) Bewehrte Schnitte M=1:25

3.) einfaches Einzelfundament M=1:25

4.) Biegeliste M=1:25

Dieser Makroverbund enthält zusätzlich das automatischen Stahl- und Biegelistenmodul "JE-PLAN"

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

<

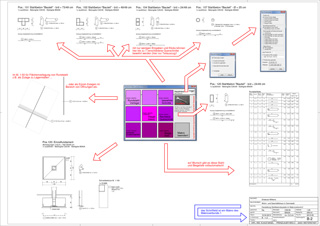

Übersicht Leistungsspektrum Makroverbund 2

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 3: konstruktive Bewehrung von typischen Stahlbetonwand Situationen in Rundstahl-Bewehrung M 1:25

Dieser Makroverbund enhält die folgenden Einzelmakros:

1.) Stb.-Wande-Ende

2.) Stb.-Wand-Ecke

3.) Tür in Stb.-Wand (3-seitige Einfassung)

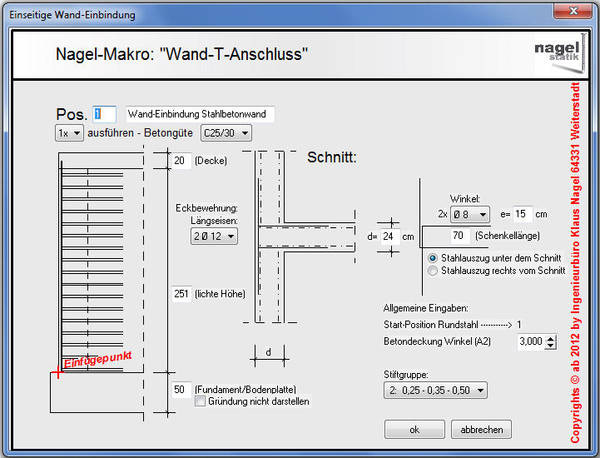

4.) Stb.-Wand-T-Einbundung

5.) Fenster in Stb.-Wand (4-seitige Einfassung) dieses Makro kann auch für die Wechselbewehrung in Deckenaussparungen verwendet werden!

6.) Stb.-Wand-Details (Wand-Deckenverbindung und Horizontalverbindung der Wandbewehrung)

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Übersicht Leistungsspektrum Makroverbund 3

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 4: 1-5 Feld-Mehrfeldträger in Rundstahl-Bewehrung M 1:25

Dieser Makroverbund enhält die folgenden Einzelmakros:

1.) Eingabe aller Daten: Allgemeines, aller Schalungs- und Bewehrungsangaben über alle Felder, speichern fertig!

2.) Das Zeichenmodul

3.) Kontrolltool: zur Feststellung der eingelegten Stahlmengen. Zum Vergleich mit der Statik für den schnellen Überblick bestens geeignet, von dem Bewehrungsplan sollte man diese Linien aber wieder löschen.

4.) Zulagen: hiermit können Sie nachträglich Ergänzungsangaben machen.

5.) Biegeliste

6.) Toolbox: Dieser Werkzeugkasten enthält so nützliche Dinge wie Positions-Plan, Rundstahl-Assistent, Lagermatten-Assistent, Überschriften und Schnittpfeile

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Übersicht Leistungsspektrum Makroverbund 4

In allen Makros des MV4 ist schon das Modul "JE-PLAN" (Rundstahl) eingefügt, einfach vollautomatisch und
zuverlässig die Stahl- und Biegeliste "je Plan" erfassen lassen, aus den Bewehrungselementen, die auf diesem Plan und
diesem Rechner generiert wurden!

Video

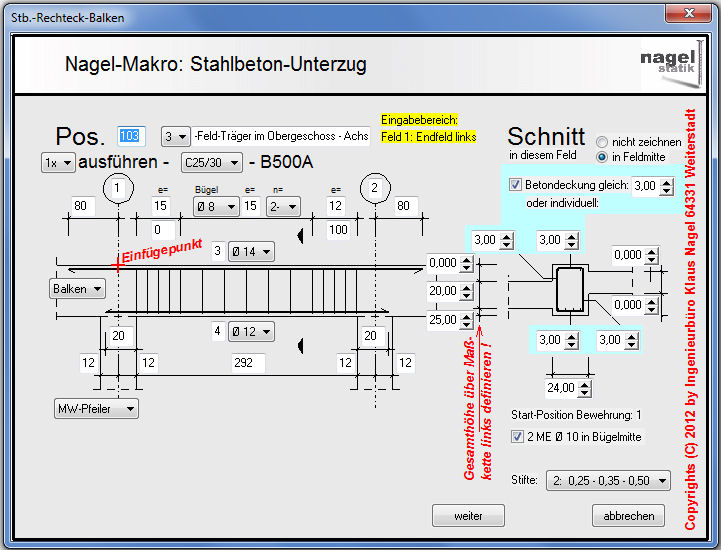

Mehrfeldträger

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 5: Lagermatten-Bewehrung M 1:25 bzw. M 1:50

Dieser Makroverbund enhält die folgenden Einzelmakros:

1.) Mattenflächen-Bewehrung M 1:50

2.) Mattenreihen-Bewehrung M 1:50

3.) Einzelmattenverlegung M 1:50

4.) Individualmattenteiler M 1:50

5.) freie Bügelmatte M 1:25

6.) weiteres neues zusätzliches Auswertungsmodul, das alle Matten gleicher Mattenart und gleicher Schnittlängen zusammenfaßt, Voll-Matten mit Restkontingent werden entsprechend gekennzeichnet

7.) Lagermattenliste

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Beispielplan in DIN A0

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 6: Unterstützung bei der WU-Beton-Bearbeitung

Dieser Makroverbund enhält die folgenden Einzelmakros:

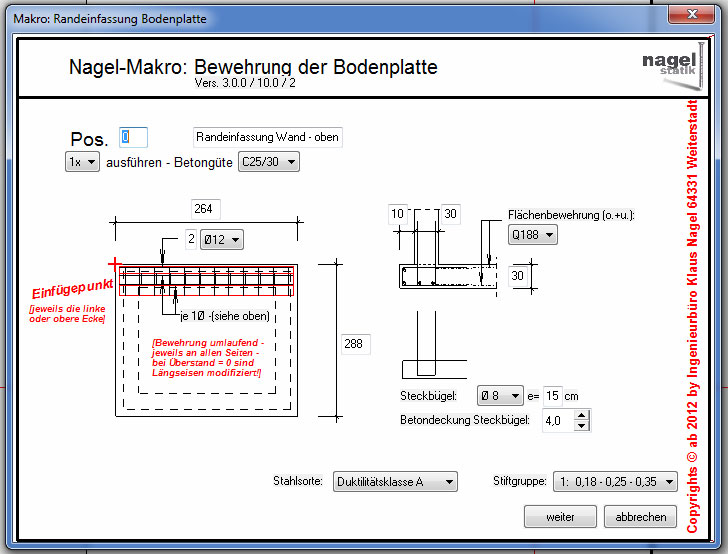

1.) Randeinfassung der Bodenplatte mit Anschlußbewehrung

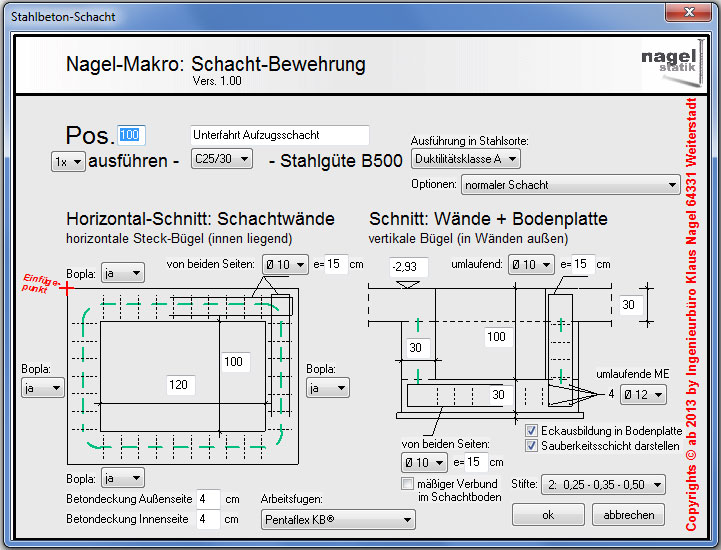

2.) Schacht in Bodenplatte, ob als normaler Revisionsschacht, als Schacht für eine WU-Bodenplatte, als Unterfahrt-Schacht für einen Aufzug oder als einen offenen Kanal, als Unterkonstruktion für einen Doppelparker, als kleines Becken usw.,
die Einsatzmöglichkeiten sind vielfältig.

3.) biegesteifer Bodenplattensprung, mit den Optionen, biegesteife obere Lage (Restanschlüsse konstruktiv), biegesteife untere Lage (Restanschlüsse konstruktiv), oder beide Lagen biegesteif.

4.) Unterstützung der oberen Lage, hier kann jetzt zwischen 3 zertifizierten Abstandshalterarten von
"Baustahlgewebe" und einer individuellen Lösung gewählt werden.

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Übersicht Leistungsspektrum Makroverbund 6

Videos:

Schachtmakro Teil 1 - Eingabemaske und Arbeitsweise

Schachtmakro Teil 2 - Plan und Biegeliste

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 7: Konstruktive Bauteile M 1:25

Dieser Makroverbund enhält die folgenden Einzelmakros:

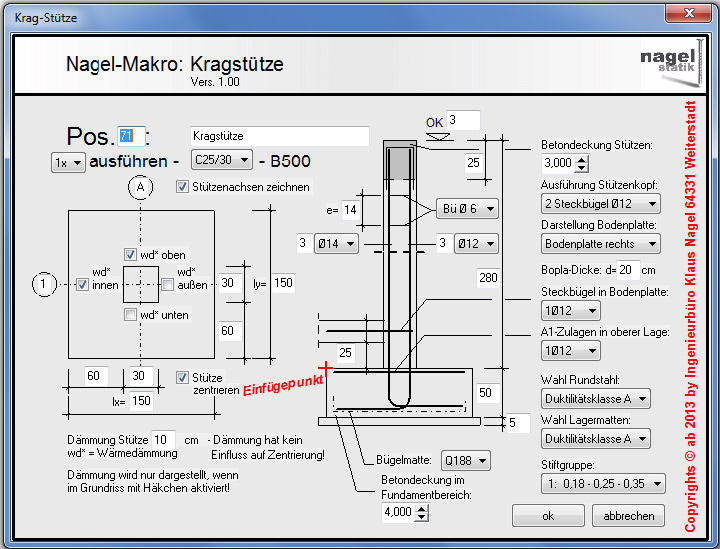

1.) Kragstütze incl. Einzelfundament

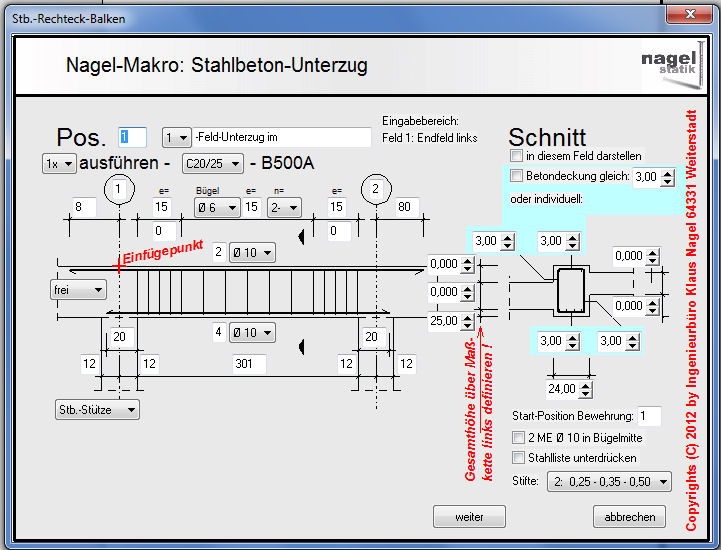

2.) Deckengleicher Unterzug in verschiedenen Varianten

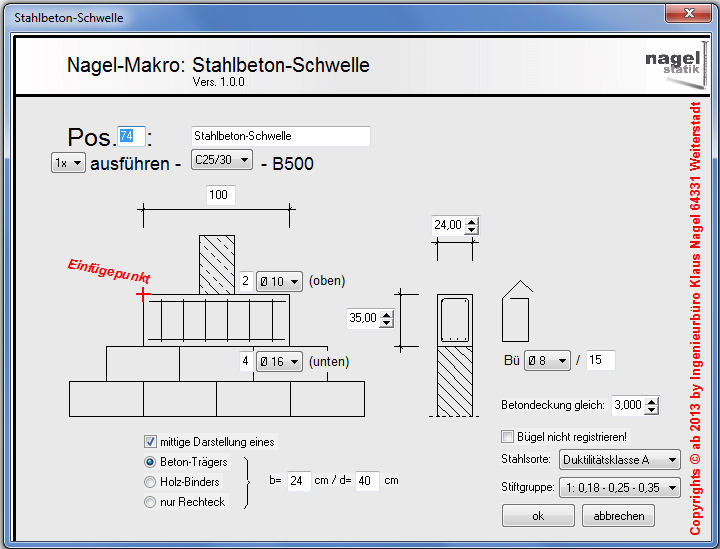

3.) Stahlbetonschwelle als Auflagerverstärkung

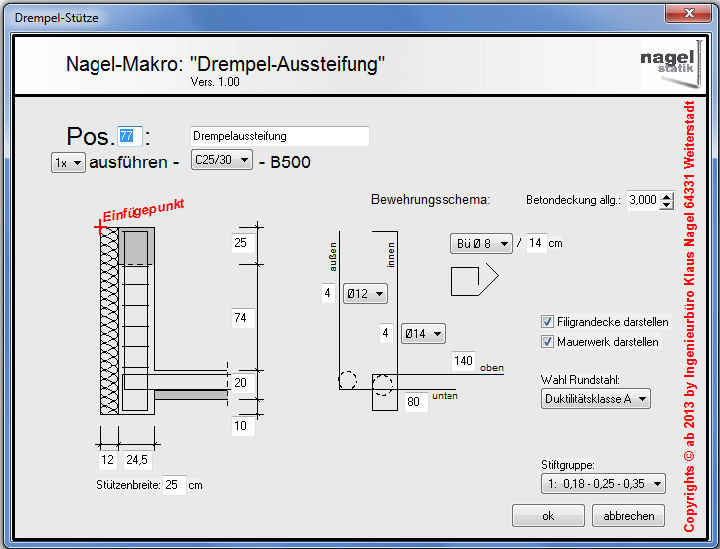

4.) Aussteifungsstütze für Drempel

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Übersicht Leistungsspektrum Makroverbund 7

Video:

Kragstütze

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 8: Stahlbeton-Stützwände mit Zubehör M=1:25 und M=1:50

Dieser Makroverbund enhält die folgenden Einzelmakros:

1.) Stahlbetonstützwinkel in drei Varianten

2.) Variable Einfassung

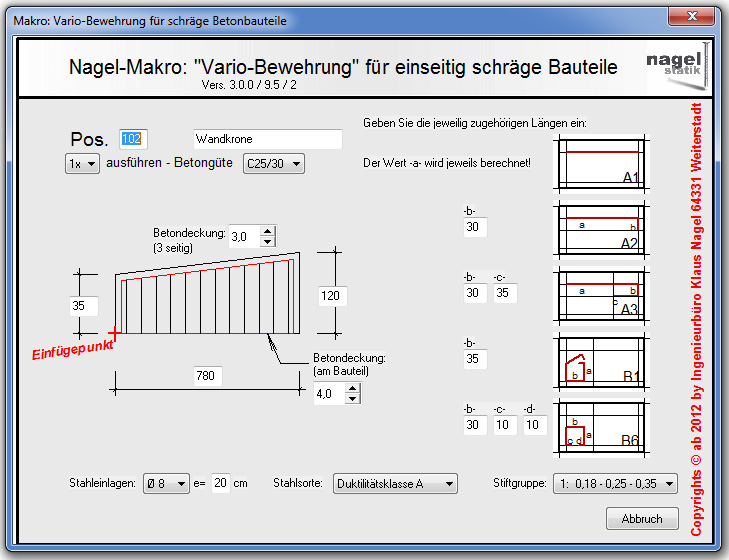

3.) Vario-Bewehrung

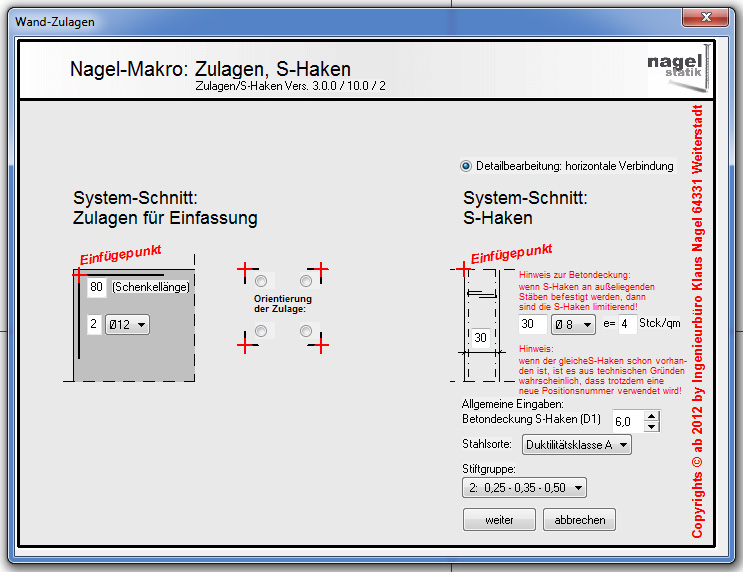

4.) Zulagen und S-Haken

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Beispielplan

Video:

Randeinfassung

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 9: Stahlbeton-Aufzugsschacht M=1:25

Dieser Makroverbund enhält die folgenden Einzelmakros:

1.) Wandscheibe (Wandsegment)

2.) Öffnung in Wand

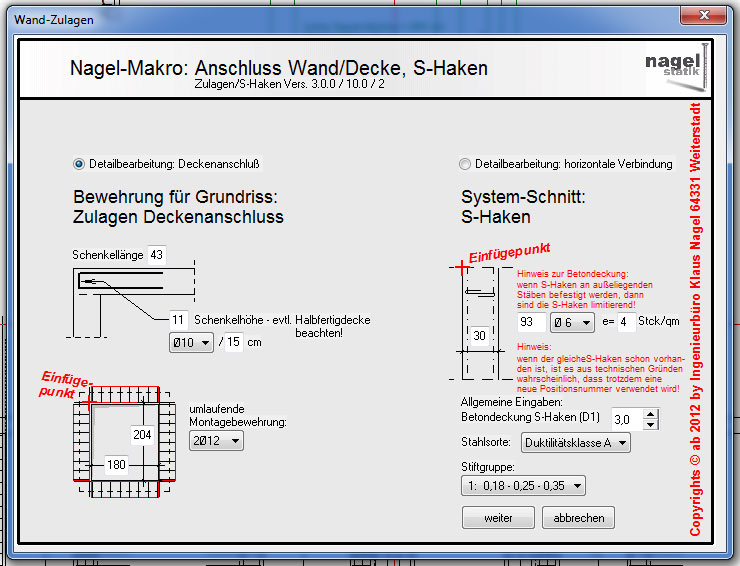

3.) Anschluß + S-Haken

4.) Bodenplatte Aufzug

5.) Kontrollplot / Schalplan

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

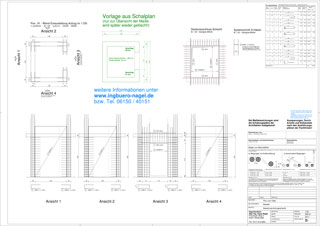

Beispielplan

Videos

Aufzugsschacht-Wand

Aufzugsschacht-Öffnung

Aufzugsschacht-Anschluß

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 10: Stahlbeton-Treppenläufe M=1:25

Schalung und/oder Bewehrung von Treppenläufen (ohne Schallentkopplung):

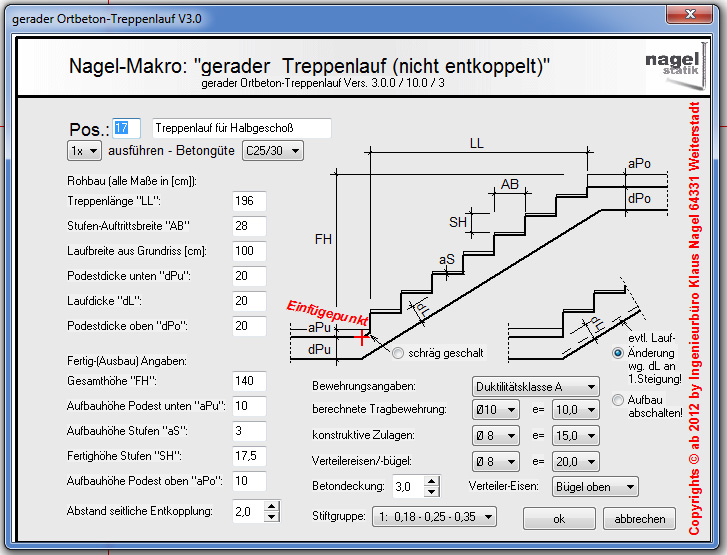

1.) normaler Geschoßtreppenlauf (3-18 Stufen)

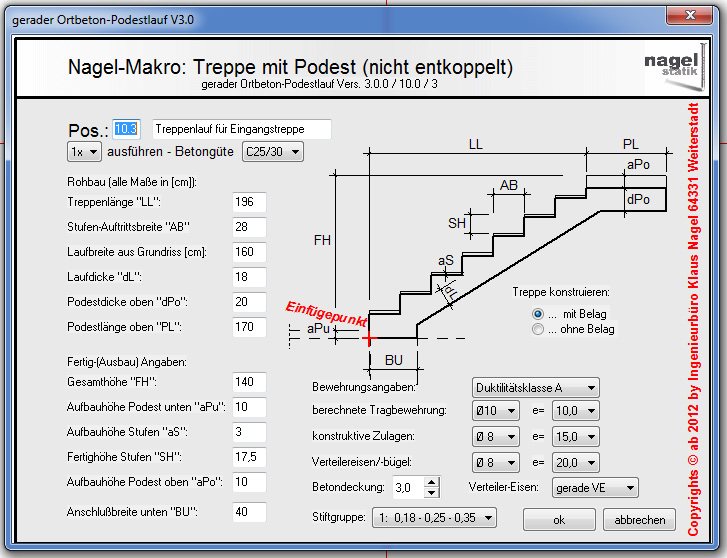

2.) Podest-Treppe (3-18 Stufen)

3.) Anschlußbewehrung nach oben

4.) Kellertreppe (3-18 Stufen)

5.) Anschlußbewehrung nach unten

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Beispielplan

Video

Gerader Treppenlauf

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 14: Manuelle Bewehrung von Platten und Balken

Rundstahlflächenbewehrung und Konstruieren von Stb.-Balken:

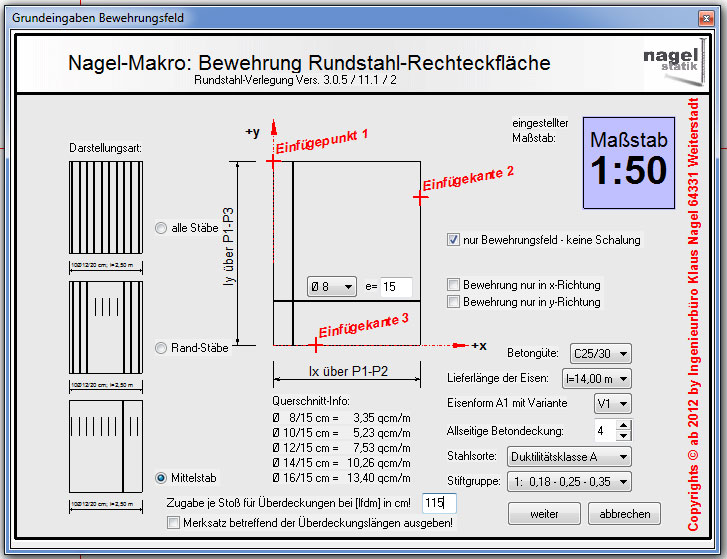

1.) kreuzweise Flächenbewehrung in lfdm.

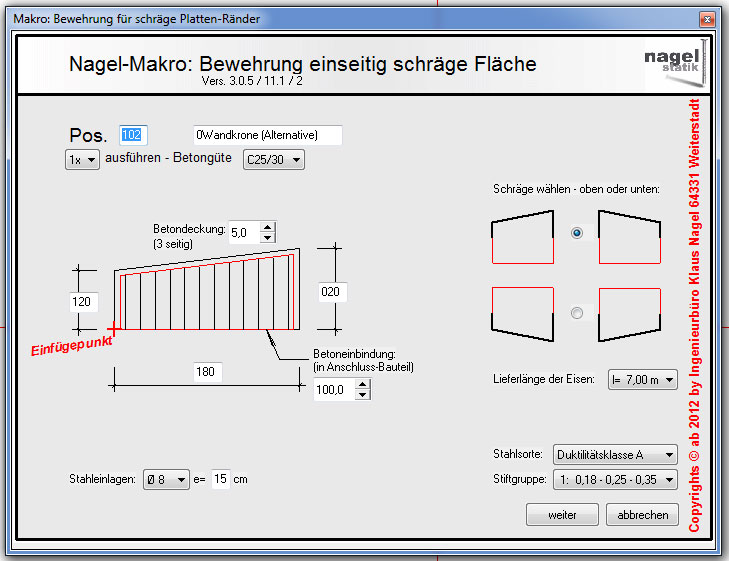

2.) schräger Plattenrand "o+u"

3.) schräger Plattenrand "l+r"

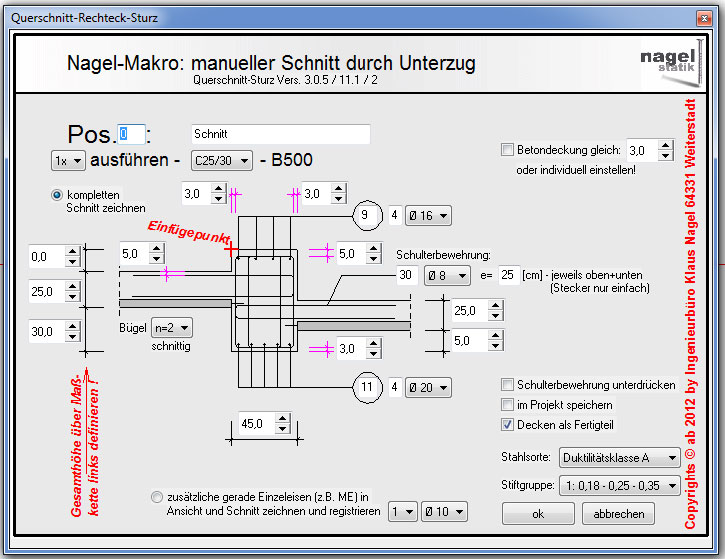

4.) manueller Balkenschnitt

5.) individuelle Bügelbewehrung

6.) interaktive Längsbewehrung

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Videos

Balkenbewehrung Teil 1

Balkenbewehrung Teil 2

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 15: Konstruktive Bauteile III

Schalung und/oder Bewehrung von:

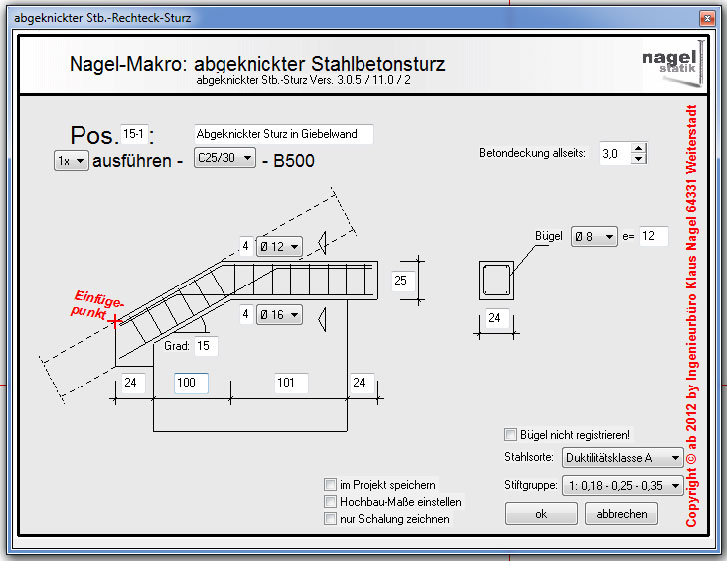

1.) abgeknickter Sturz

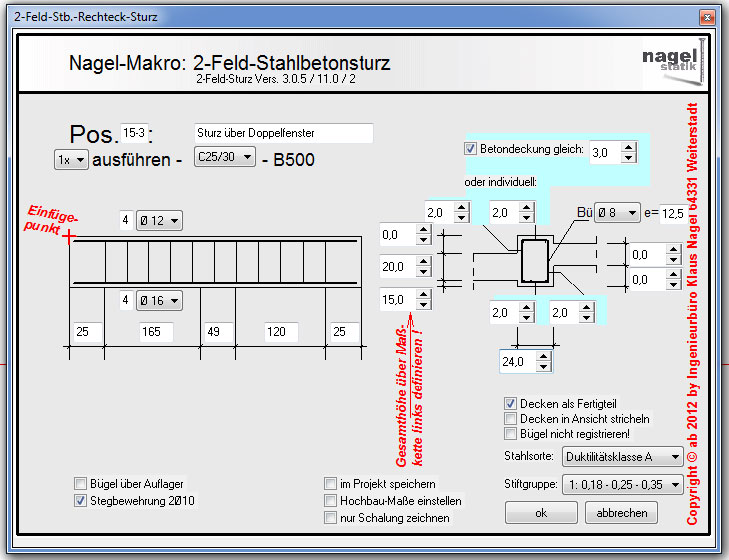

2.) einfacher 2-Feld-Sturz

3.) Auflagertasche

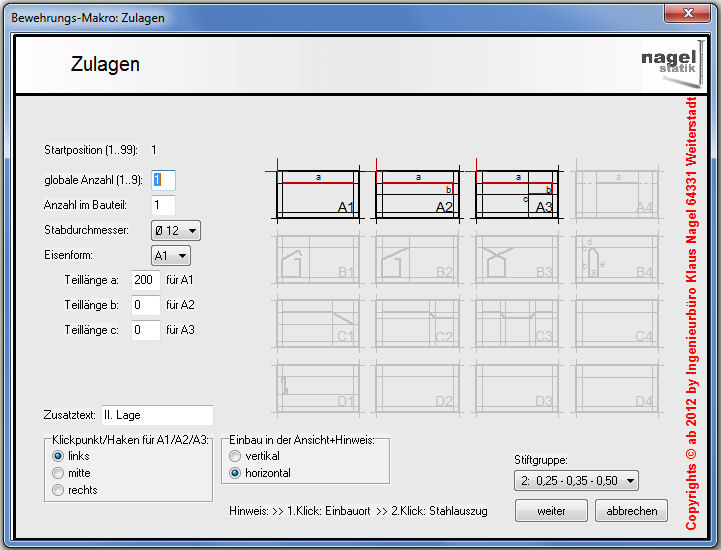

4.) Zulagen-1

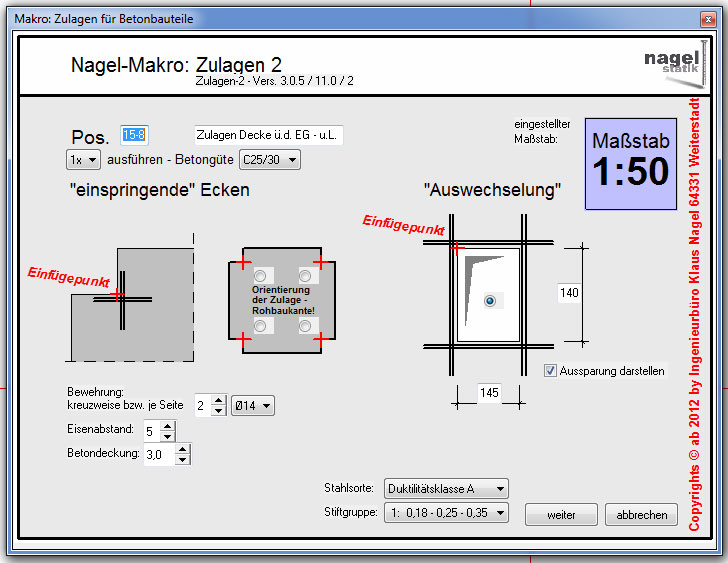

5.) Zulagen-2

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Beispielplan

Video

Auflagertasche

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 16: Unterstützung für komplexe Gründungen

Schalung und/oder Bewehrung von Gründungen:

1.) Einzelfundament: Grundbewehrung

2.) Einzelfundament: Durchstanzbewehrung

3.) Einzelfundament: Köcherbewehrung

4.) Anschlußbewehrung Stütze

5.) Voutenbewehrung

6.) Rechteck Durchstanzbewehrung

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Beispielplan

Video

Beispiel

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Makroverbund 17: Unterstützung für Rahmenkoten und individuelle Stützen

1.) Geometrie Grundrahmen (Schalplan)

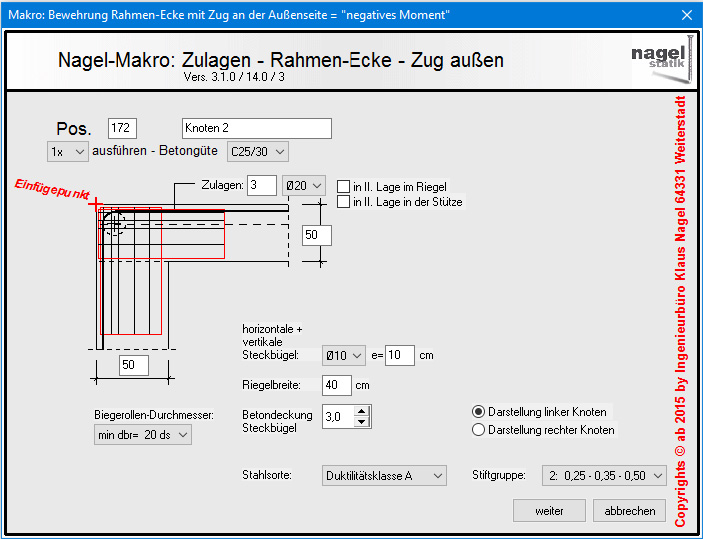

2.) Zulagen Rahmeneckknoten (mit negativem Moment)

3.) Zulagen Rahmeneckknoten (mit negativem Moment)

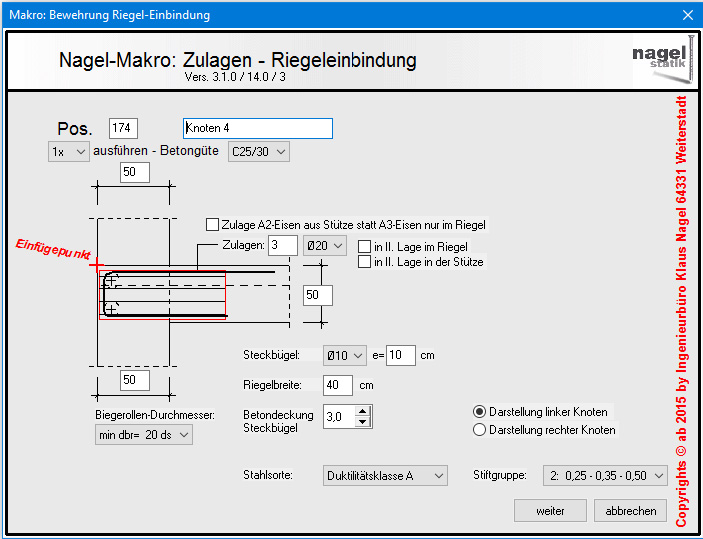

4.) Zulagen Riegeleinbindung

5.) manueller Stützenschnitt

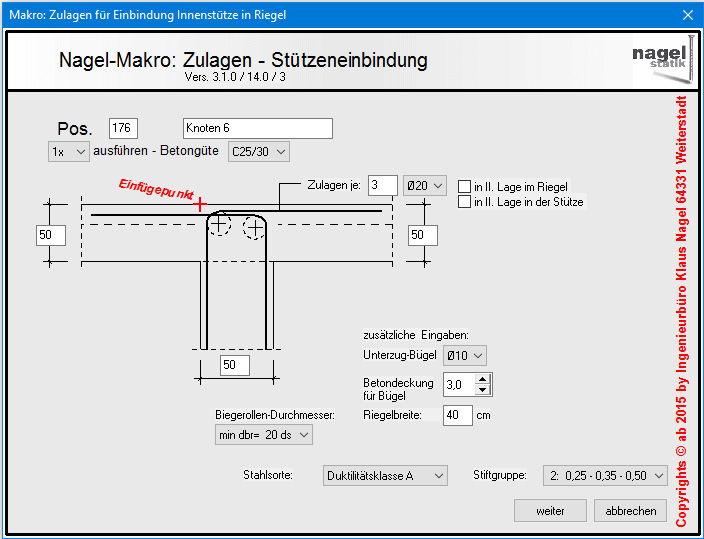

6.) Zulagen Stützeneinbindung

7.) individuelle (vertikale) Bügelbewehrung

8.) interaktive Bewehrung in vertikalen Bauteilen

Preis bei Einzelkauf 179 € (213,01 € inkl. MwSt.)

Die Lieferung erfolgt auf CD Jetzt kaufen

Beispielplan

Hinweis: die Vorschaubilder lassen sich durch Anklicken vergrößern

Die Bewehrungs-Makros sind ein Produkt von Dipl.-Ing. Klaus Nagel. Dort erhalten Sie bei Bedarf weitere Informationen, Demoversionen oder auf Wunsch auch eine Onlinevorführung. Sie erreichen Herrn Dipl.Ing Klaus Nagel wie folgt:

Telefon: 06150 40151
Telefax: 06150 2996
E-Mail: klaus.nagel@ingbuero-nagel.de

Zu den Bewehrungs-Makros im Webshop...

Spartipp: nutzen Sie die preisgünstigen Makropakete

1.) Das Sparpaket 1

Sie erhalten:

Makroverbunde 1, 2, 3, 4, 5, 6 und 7 auf einer CD

Zum Gesamtpreis von nur 1099,- € (1307,81 € inkl. MwSt.)

Sie sparen 154,- € (183,26 € inkl. MwSt.) gegenüber dem Einzelkauf! Jetzt kaufen!

2.) Das Sparpaket 2

Sie erhalten:

Makroverbunde 8, 9, 10, 14, 15, 16 und 17 auf einer CD

Zum Gesamtpreis von nur 1099,- € (1307,81 € inkl. MwSt.)

Sie sparen 154,- € (183,26 inkl. MwSt.) gegenüber dem Einzelkauf! Jetzt kaufen!

4.) Das Bewehrungsgesamtpaket

Sie erhalten:

Alle oben beschriebenen 14 Makroverbunde (Makroverbund 1 bis 10, 14,15,16 und 17) auf einer CD

Zum unschlagbaren Gesamtpreis von nur 2149,- € (2557,31 € inkl. MwSt.)

Sie sparen 357,- € (424,83 € inkl. MwSt.) gegenüber dem Einzelkauf! Jetzt kaufen!

Wichtig: die Bewehrungsmakros sind nicht alleine lauffähig. Falls noch nicht vorhanden, benötigen Sie ein ThouVis Professionell oder ThouVis Arch als Grundprogramm zusätzlich zu den Makros. Bitte beachten Sie dies bei Ihrer Bestellung.
